Women's Imaging 2017 最新技術

3D Total Breast Ultrasound「ACUSON S2000 ABVS HELX Evolution」

「ACUSON S2000 Automated Breast Volume Scanner(ABVS)HELX Evolution」は,スクリーニングから診断・治療・アフターケアまでの一連のブレストケアにおいて,トータルソリューションを提供します。

●超音波自動ブレストボリュームスキャナ
スキャンボックスを乳房に覆いかぶせるだけで,その下部の広範囲な領域のボリュームデータを自動で取得できます(図1)。スキャンボックスの置き方のコツをつかめば,操作者には乳房超音波スキャンの高度な技術や疾患の知識は必ずしも要求されません。

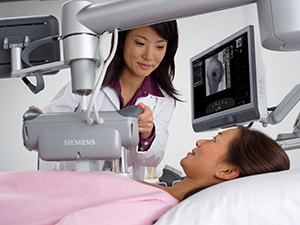

図1 スキャンボックスを乳房に覆いかぶせてボリュームデータを取得

図1 スキャンボックスを乳房に覆いかぶせて
ボリュームデータを取得



ボリュームデータ取得後は,解析専用のワークステーション上で,自由な直交3断面を切り出して観察できます。特に,広範囲の冠状断面では位置関係を把握しやすく,多発性や広範囲の病変の診断に有用です。また,過去画像との比較観察も可能です(図2)。

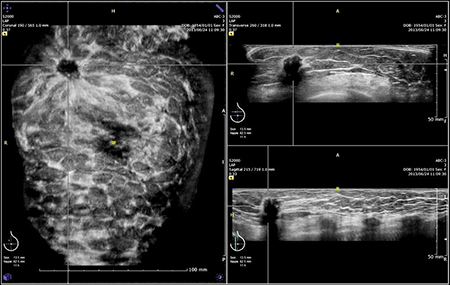

図2 硬癌 冠状断面にて左A領域にスピキュラを認める。

図2 硬癌
冠状断面にて左A領域にスピキュラを認める。



●2D breast imaging
乳房検査を目的に開発された18MHzの高周波のハンドヘルドプローブにより,病理に迫る高精細な超音波画像を描出でき,精密検査が可能です。

●シアウェーブエラストグラフィ
用手的な加振が不要であるため,操作者の手技に依存するところが少ないエラストグラフィも備えています。
