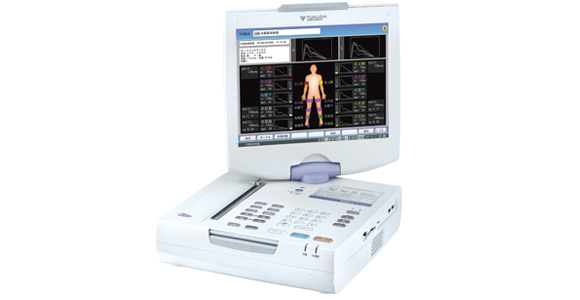

VaSera VS-3000シリーズ

フクダ電子株式会社

血圧脈波検査装置

血管機能検査の新時代

VaSera VS-3000シリーズ
掲載製品の資料請求・お見積もりはこちら

計測脈波品質の向上
不整脈など,波形の乱れが生じやすいデータでも適切な連続波形を選択し,計測することが可能です。

波形取得方法の機能拡大
1. 16秒延長記録
5秒から16秒までの指定時間での連続波形にて計測。
2.  フリーズ機能
最大100秒間の波形を蓄え,任意の連続波形にて計測。

波形修正機能
検査終了後,波形の区分線を修正し,再計算が可能。

メーカーページへ

特長<1>
CAVI
● 動脈の硬さの評価
● “血管年齢”を表示
● CAVIの有用性



特長<2>
ABI
● 末梢動脈疾患(PAD)の鑑別診断・重症度判定
高機能TBI測定
負荷ABI機能の追加

ABI





特長<3>
PVR
●簡易血圧検査機能

PVR



特長<4>
ECG
● Brugada型心電図予測
● 虚血の部位診断を助けるキャブレラ配列
● ホルター解析機能搭載(オプション)
● バーコード・QRコードリーダ,IDカードリーダ対応
● 内蔵バッテリー(オプション)で病棟の検査もスムーズに

電源コード(3m)
  CS-20 1本
非観血血圧計用カフ
(右上腕用) CUF-129MR 1個
(左上腕用) CUF-129ML 1個
(右足首用) CUF-138MR 1個
(左足首用) CUF-138ML 1個
エアホース(2.5m)
(上肢用) OA-30APL2.7・B 1本
(下肢用) OA-30APL2.7・A 1本
誘導コード(12誘導心電図用)
  CP-104J 1本(VS-3000TE,VS-3000E)
誘導コード(血圧脈波検査用)
  CPV-03ARC 1本
エーカクリップ
  TE-43 1セット(2個)(VS-3000TE,VS-3000E)
エーカクリップ(手首)
  TEV-46RG 1セット
エーカクリップ(足首)
  TEV-01RG 1セット(2個)(VS-3000TE,VS-3000E)
胸部電極
  TE-01 1枚(VS-3000TE,VS-3000E)
シリコンクロス
ザビィーナミニマックス   1枚
記録紙(210mm×30m,ロールタイプ)
  OP-69TE 1本
SDカード(1GB) SD-1G 1個
表示器
  カラー液晶1024×768ドット(LEDバックライト付)

記録器
記録方式 サーマルヘッドによる感熱記録方式11.8dot/mm
記録速度 5,10,12.5,25,50mm/sec±3%以下

心音計部
周波数特性 Lフィルタ:50Hz(-6dB/oct)
  PWVフィルタ:165~280Hz -3dB以内


脈波計部



周波数特性 0.08~20Hz -3dB以内

非観血血圧計測部
計量範囲 0~300mmHg
目量 1mmHg
圧力精度 ±3mmHg
圧力検出 半導体圧力センサ
圧力零補正 自動圧力零補正機能内蔵
計測方式 オシロメトリック法
血圧計測範囲 20~280mmHg
加圧方法 ポンプによる自動加圧方式
排気方法 電磁弁による自動減圧方法
安全装置 320mmHg以上,または10mmHg以上が130秒以上で動作
血圧計規格 JIS T 1115:2005

血圧脈波心電計部
誘導 1誘導
差動および同相オフセット電圧
(電極・表皮間電圧)
±550mV以上
正弦波特性 0.05~150Hz -3dB以内
同相信号の抑制 103dB以上(感度1で2mm(p-p)以下)
内部雑音 30uVp-p以下(入力換算)

12誘導心電計部(EE-40)
誘導 心電図検査:標準12誘導
標準感度 10mm/mV
感度切り替え 1/4,1/2,1,2,自動
差動および同相オフセット電圧
(電極・表皮間電圧)
±600mV以上
正弦波特性 0.05~150Hz -3dB以内(設定により最大250Hz)
低周波特性(時定数) 3.2秒以上
同相信号の抑制 103dB以上(感度1で2mm(p-p)以下)
内部雑音 30uVp-p以下(入力換算)
フィルタ ハム:50Hz/60Hz(-20dB以下)
筋電:25Hz/35Hz -3dB(-6dB/oct))
筋電:25Hz/35Hz -3dB(-6dB/oct))

CFカードスロット PC Card Standard97準拠(Type1)
SDカードスロット SD Card Speci.cation 2 .0対応
シリアルコネクタ RS-232C準拠 2ch
LANコネクタ IEEE802.3u 100BASE-TX準拠(ケーブルは50m以内)
USBコネクタ USB2.0 Full Speed対応 3ch
外部モニタ出力 DVI規格準拠
R-SYNCコネクタ 5V出力
安全性規格 JIS T 0601-1:1999

電撃に対する保護の形式による分類
  クラスⅠ機器および内部電源機器

電撃に対する保護の程度による装着部の分類
  非観血血圧部:CF形装着部,耐除細動形装着部
心電入力部:CF形装着部,耐除細動形装着部
心音入力部,脈波入力部: CF形装着部,耐除細動形装着部

電源 AC100V 50/60Hz 120VA DC14.8V(バッテリ動作時)

本体
外形寸法 LCD 閉時:360mm(幅)×375mm(奥行き)×126mm(高さ)
LCD 開時:360mm(幅)×375mm(奥行き)×450mm(高さ)
質量 VS-3000N/TN 10.5kg
VS-3000E/TE 10.8kg
(バッテリパックを除く)

足趾血圧ユニットTPU-15分節脈波ユニットSPU-30
外形寸法 150mm(幅)×97mm(奥行き)×48mm(高さ)
質量 約480g

使用環境
温度 10~40℃
湿度 25~95%(結露無きこと)

保管,輸送環境
温度 -10~+60℃
湿度 10~95%(40℃,95%RH の絶対湿度以下で結露状態を除く)
耐用年数 正規の保守点検を行った場合に限り6年[自社基準による]

・心音マイクMA-310HDS(V)
・トロリーOTE-04
・トロリバセラセットASV-040T
・内蔵バッテリBTE-002
