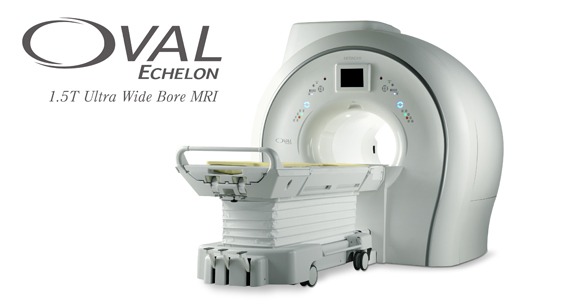

ECHELON OVAL

日立製作所

MRI 1.5T 超電導型

The New Shape of MRI System.
“画像性能”と“快適性能”,2つの焦点が交わるところにMRの新しい形が生まれます。

ECHELON OVAL
掲載製品の資料請求・お見積もりはこちら

“Open or Closed ?”
「快適性」と「高画質」の二者択一の時代は終わりました。“画像性能”と“検査環境の快適性”,この2つのFOCUS(焦点)をできうる限り高い水準で両立するため,「オープンMRI」の日立はついに『OVAL(楕円)』というまったく新しい答えを手にしました。
驚くほど快適で効率的な検査環境をもたらす,デザインとイノベーションのWIT(Workflow Integrated Technology)を搭載した日立の新MRIは,まったく新しいMRI運用パフォーマンスを提供します。

メーカーページへ

特長<1>
OVAL Patient Bore
寝台に横になった人の形は楕円形をしています。幅74cmの楕円形に拡張したボアは,肩幅の広い被検者や,閉所が苦手な被検者が,よりリラックスして検査を受けられる快適な検査空間を提供します。



OVAL Patient Bore



特長<2>
WIT Monitor
ガントリ前面に被検者のさまざまな情報を表示できるモニタを搭載しています。このモニタでは同期波形を表示できるほか,被検者氏名,体重,撮像姿勢の設定,接続されているコイルなどの情報が確認でき,その場で編集することもできます。



WIT Monitor



特長<3>
WIT Mobile Table
寝台はガントリへの着脱が可能です。ガントリから外れた状態でも電動昇降式で,最低高は50cmまで下降するので,小さいお子様やご高齢の方の乗り降りの負担も軽減できます。



WIT Mobile Table



特長<4>
WIT RF Coil System
天板内に収まるSpineコイルはケーブルレスで簡単に天板に装着可能です。腹部撮像の際はTorsoコイルと組み合わせて背中側を巻きつけることができ,高感度で撮像できます。



WIT RF Coil System



特長<5>
OVAL Drive RF
楕円薄型のRF照射コイルを新開発しました。均一で安定したRF照射のため,RF照射コイルの各給電点の位相,強度のそれぞれを独立してコントロールすることのできる2ch独立制御方式を採用しました。



特長<6>
Optical RF Transmission
ガントリ内で受信信号をA/D変換し,デジタル信号を光ファイバーで伝送します。ノイズを低減するとともに,付帯設備を大型化することなく多チャンネル化を実現しています。



Optical RF Transmission

・マグネット/ガントリ
・着脱式寝台
・緊急減磁装置
・オペレーターコンソール
・フィルターボックス
・MRIユニット一式
・校正用ファントム一式
・被検者マット一式
・標準受信コイル一式

・1.5T超電導MRI
・Oval Patient Bore:74×65cm大開口の楕円ボア
・高い静磁場均一度:0.2ppm @ 40cm DSV
・被検者ごとの静磁場補正技術:HOSS(High Order Shim System)
・高い操作性を実現したWIT(Workflow Integrated Technology)
  ・WIT RF Coil System:Workflowを重視した受信コイルシステム
  ・WIT Mobile Table:ガントリに斜めからのアプローチも可能な着脱式寝台
  ・WIT Monitor:同期波形や被検者情報を表示できるモニタをガントリ前面に配置
・RF送信技術:2チャンネル独立制御のRF送信でB1不均一に対応
・RF伝送技術:ガントリ内AD変換後,MRIユニットまで光伝送による高SNR化
・最大傾斜磁場強度34mT/m  最大スリューレート:150T/m/s
・画像再構成速度:最大5,500枚/秒
・ガントリ重量:5.2t
・設置面積:30m2

・各種RAPID対応受信コイル
 (RAPID:パラレルイメージングの高速撮像技術)

・Radial scan技術RADAR(体動低減機能)
・頸動脈Plaque imaging(RADAR-SE T1WI + 信号強度比マップ)
・脂肪抑制技術H-sinc(B1不均一に強い脂肪抑制手法)
・ワンクリックMRS/CSI(簡便な操作性をオンコンソールで実現)
・DICOM通信対応各種アプリケーション
・他各種アプリケーション

・Sentinelカスタマーサポート(リモートサービス)対応
・サービス体制,サービスメニューはお問い合わせください

掲載製品の資料請求・お見積もりはこちら

●お問い合わせ先
株式会社日立製作所 ヘルスケアビジネスユニット
〒110-0015 東京都台東区東上野2-16-1 上野イーストタワー
http://www.hitachi.co.jp/healthcare
