磁遊空間 Vol.22“オープンMRI”の日立からNewデザイン永久磁石型MRIリリース
CURRENT TECHNOLOGY
“オープンMRI”の日立からNewデザイン永久磁石型MRIリリース
日立の永久磁石方式オープンMRIシステムは，1996年のAIRISシリーズに始まり，高機能・高画質・高い経済性を備えたMRI装置として世界で高い評価をいただきました。今回，永久磁石型オープンMRIシステムの最新機種として，シャープなNewデザインを採用した「APERTO Lucent」（図1）をリリースしました。APERTO Lucentは，従来のオープンMRIシステムの特長をそのままに，超電導型MRI装置「ECHELON Vega」で開発された新たな機能を搭載しています。

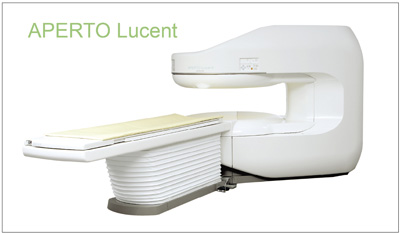

図１ 0.4TオープンMRI「APERTO Lucent」
APERTO Lucentの特長
1．オープンデザイン
ガントリにシングルピラーを採用したAPERTOシリーズは，320°の幅広い開放空間が特長です。さらに，ラテラルスライドテーブル（図2）は，300mmの横方向移動がガントリ内にて可能で，被検者を容易に磁場中心にセッティングできます。

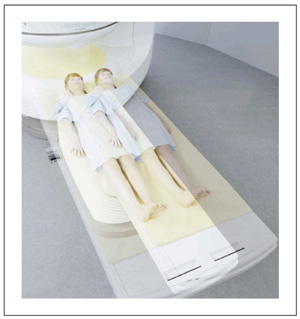

図２ ラテラルスライドテーブル
2．新開発ハードウエア
MRIの画質性能に直結する傾斜磁場システムを強化しました（最大傾斜磁場強度：25mT/m，スリューレート：55T/m/s）。
受信コイルもNewデザインを採用しました（図3）。分割構造で，使いやすさとさらなる高性能化を図っています。

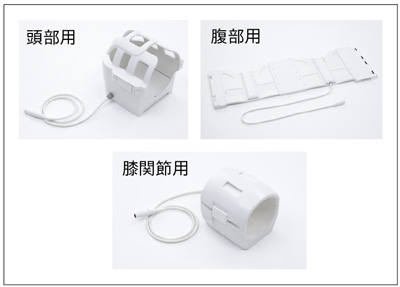

図３ Newデザイン受信コイル
3．システムソフト「ORIGIN」
超電導型MRI装置と同じシステムソフト「ORIGIN」を搭載しました。大型ディスプレイの採用により，必要な情報を必要な時に確認することができます。
4．高速画像処理システム
超電導型MRI装置のために開発された高速画像演算ユニットを採用。画像処理系の高速化を図ることにより，今後多用される3D処理など，画像処理の高速化に対応しています。
5．新機能の開発
日立では「超電導型MRIの技術をオープンMRIに」という考えに基づき高機能アプリケーションをオープンMRIに展開します。
モーションアーチファクトを低減する計測法である“RADAR＊”は，計測時のデータ取得方法を工夫することで効果的にアーチファクトを分散，低減します。図4にRADARの頭部への適用例を示します。Resolution modeとTime modeの選択が可能で，従来の計測と同等の空間分解能，または撮像時間を選択できます。日立のRADARは適用シーケンスや適用部位の自由度が高い点が特長です。（＊オプション）

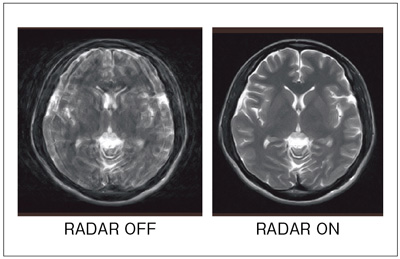

図４ RADARによるアーチファクト低減効果
6．コンパクト＆経済性
オープンMRIの特長であるコンパクトシステムの考えが継承されています。
(1) コンパクトな設置面積
(2) 少ない電源容量および消費電力
(3) 高額な消耗品がなく安定した運用が可能
