乳房超音波検査は，乳がん診療に必須の検査です。しかし，CTやMRIが診断にボリュームデータを使用しているのに対して，施行者の選択した画像だけが診断に用いられる超音波検査は，施行者依存性の高い検査だと言われており，課題となっています。
この乳房超音波検査の最大の課題の克服をめざしたのが，超音波自動ブレストボリュームスキャナ「ABVS」です（図1）。

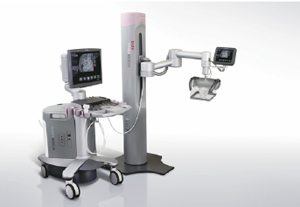

図1　Automated Breast Volume Scanner：ABVS

●自動スキャンによるボリュームデータセット取得

スキャンボックスの内部には，15.4cmのワイドな視野を持つリニア電子スキャンプローブが装着されています（図2）。これが16.8cmの距離を約1分間かけて奥行き方向に平行移動し，連続的に約300枚の横断面画像を自動取得します。直接プローブを手で操作しなくてもよいので，決まった時間内に画一化された手順で，安定した品質のボリュームデータセットを取得できます。

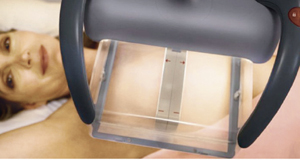

図2　スキャンボックス

●水浸法を使わない，簡単･高画質

従来の自動スキャンの常識を覆し，水浸法を採用していません。スキャンボックス下に装着されたシルクスクリーンが上から軽く乳房を押さえつけ，音響結合剤（専用ローション）がスクリーンに浸透して理想的な音響ウインドウを形成します。このため多重反射やサイドローブによるアーチファクトが少なく，ハンドヘルド式超音波画像に遜色ない高画質が得られます。また，脱気水を一切用いないため，取り扱いとメンテナンスがきわめて簡単になりました。

●ワークステーションで読影･診断

取得されたボリュームデータセットを基にして，オンライン接続されたワークステーション上で，縦断面･横断面･冠状断面を同時に観察できます（図3）。さらに断面の移動や回転も容易であり，納得できるまで何度でもやり直しが可能です。また，ダブルチェックで診断精度を高めることも容易です。

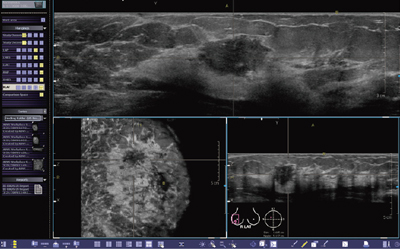

図3　専用ワークステーションによる画像表示例
