東芝が新開発した超音波診断装置「Aplio 500」（図1）は，4つのコア技術（High Density Beamforming/Realtime Application Platform/High Density Rendering/iStyle+）を特長とした画期的な装置である。

■High Density Beamforming

High Density Beamformingとは，高画質を実現する新画像エンジンである。生体特性（音速など）のバラツキによる方位分解能の劣化を補正し改善する“TSO（Tissue Specific Optimization）”（図2，3）をはじめ，空間/周波数コンパウンド技術により空間分解能を向上させる“ApliPure+”，組織の連続性を高め，コントラスト分解能を向上させる“Precision Imaging”により高画質を実現している。また，腹部エコーにおいて，従来の画質を保ちつつ従来の2倍以上のフレームレートを実現し，小病変の検出能の向上に期待されている。

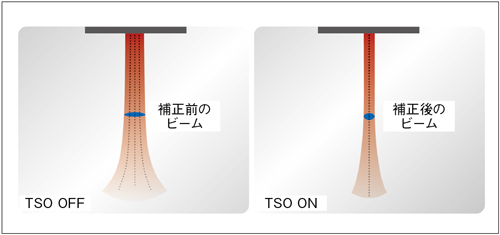

図2　ビームの絞りを補正し方位分解能を向上させるTSO

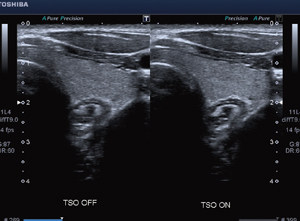

図3　TSOの効果

■Realtime Application Platform

Realtime Application Platformとは，高速リアルタイム処理を実現し新アプリケーションを可能とするプラットフォームである。Elastographyをはじめ，びまん性肝疾患の評価に期待される当社独自のASQ（Acoustic Structure Quantification）をリアルタイム化（図4，5）。また，エコー像とCT像/MRI像を連動させ，病変の検出および治療支援に有効な"Smart Fusion"に対応している（図6）。このSmart Fusionは，通常のコンベックスプローブ以外にマイクロコンベックスプローブ，穿刺用コンベックスプローブにも対応しているため，早期発見から治療までを幅広くサポートする（図7）。また，磁気送信機は装置一体型のアームに取り付けるため，省スペースで移動も楽に行える（図8）。これらの機能により，病変の検出および質的診断に期待が持たれている。

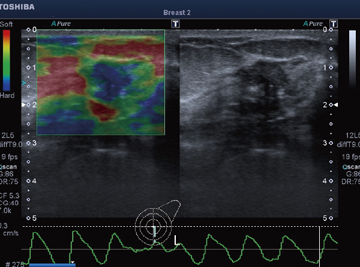

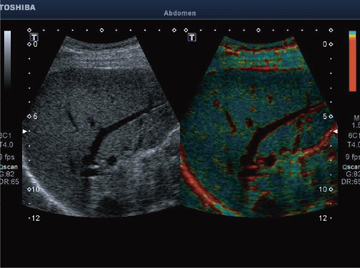

図4　Elastography（乳腺腫瘍）	図5　ASQ（正常肝）

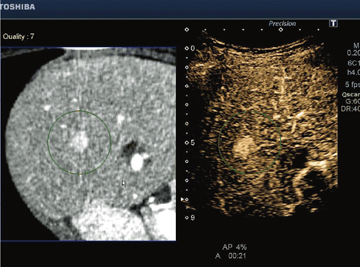

図6　Smart Fusion（エコー像とCT像を連動させた肝細胞がん）

図7　Smart Fusionプローブ

図8　スマートな ポジションセンサー

■High Density Rendering

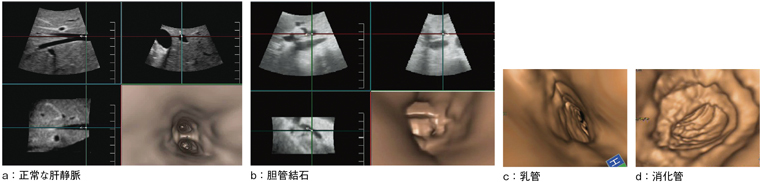

High Density Renderingとは，高速な3D/4DのVolume Rateを実現する新エンジンである。3D/4D画像が高速かつ高画質に得られる（図9）。4Dプローブにより構築した3D画像の管腔を内側から観察する“Fly Thru”は，膵管，胆管，尿管，血管，乳管，消化管など幅広い領域で期待が持たれる新機能である（図10）。

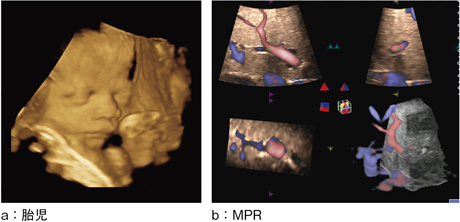

図9　4Dイメージ

図10　Fly Thru

■iStyle+

快適な検査環境を実現するためのエルゴノミクスコンセプト“iStyle+”がさらに進化した。操作パネルやTCS（Touch Command Screen）を自在にカスタマイズしたり，検査部位や体形に合わせた設定変更がワンタッチで行える“Quick Start”，グラフィカルなインターフェースでわかりやすいプローブ切り替えなどで，よりスムーズなワークフローの実現をサポートする（図11〜13）。

図11　自由にカスタマイズできる 操作パネル

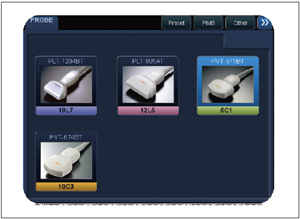

図12　接続中のプローブが写真付きで表示されるTCS

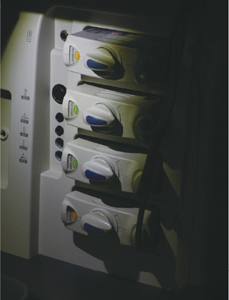

図13　プローブ交換時にコネクタを やさしく照らすLED
