島津製作所は4月8日に，膝関節側面の撮影をAIで支援する位置補正用画像解析ソフトウェア「Ortho-Navi（オルソナビ）」を国内で発売する。Ｘ線画像から膝の内側顆・外側顆^※の位置関係をAIで解析して，適切な再撮影位置にＸ線管保持器（照射部）が自動で移動し，患者と診療放射線技師の負担を軽減する。同社の一般撮影システム「RADspeed Pro SR5 Version」のオプション製品として使用できる。

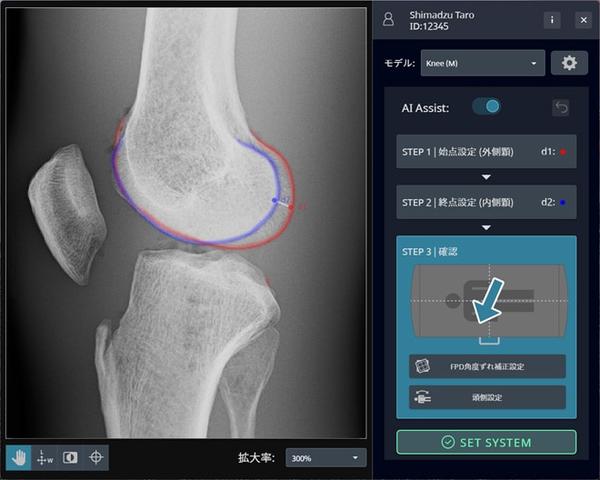

位置補正用画像解析ソフトウェア「Ortho-Navi」の画面
矢印でＸ線管保持器が移動する方向を示している

整形領域において，関節部位は屈曲や旋回などの自由度が高く，適切な撮影位置を取ることが難しいとされている。なかでも，関節の隙間や関節面の状態を見る膝関節側面の撮影は「内側顆と外側顆を一致させる」という細かい調整を要するため，他の部位と比較して，再撮影を繰り返すケースがある。

「Ortho-Navi」は，撮影したX線画像から膝の内側顆と外側顆をAIが自動で判定して，ずれを検出する。従来，技師による手作業だった再ポジショニングを，「X線管保持器のオートポジショニング機能を用いた位置補正」で支援する。本製品により，再撮影回数の低減や再撮影精度の向上に貢献し，患者の被ばく低減や診療放射線技師の負担軽減を目指す。島津製作所は，画像診断機器とAIやIoT技術の融合による新たな価値を提供する「イメージングトランスフォーメーション」を推進していく。

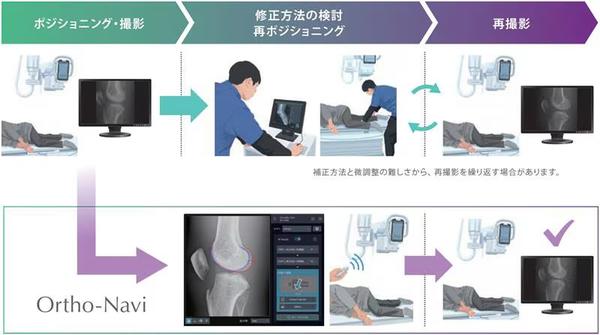

ワークフロー

新製品の特長

1. AIによる画像解析
初回に撮影した画像から，AI技術によって膝の内側顆・外側顆を推定して画面上で強調するとともに，内側顆・外側顆を一致させるような補正指示を初期設定する。患者一人ひとりに適した再撮影位置を算出でき，再現性の高い高品質な画像の提供に貢献する。

2. オートポジショニング機能を用いた位置補正支援
撮影画像上で設定した再撮影位置に，オートポジショニング機能を用いてリモコン操作によりX線管保持器が自動で移動する。本ソフトウェアと連動する体動検出機能（カメラオプション）により，ソフトウェア操作中や待ち時間の患者の動きの有無を検知して，正確な位置決めを支援する。

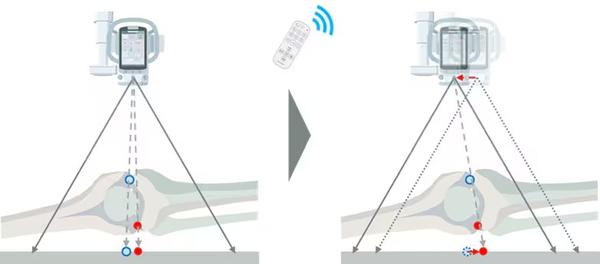

オートポジショニング機能による位置補正支援のイメージ図

3. 修正方法の検討を簡便に
内側顆・外側顆のずれ量やずれている方向から，患者の姿勢をどのように修正するかを判断するためには，熟練の経験が必要。Ortho-Naviでは撮影画像上で一致させたい二点を指定するだけで，修正指示の設定が可能である。

^{※太ももの骨の先端にある，左右ふたつの大きな「コブ」のような部分。膝を正面から見て内側が「内側顆」，外側が「外側顆」。}

販売名：    診断用X線装置 RADspeed Pro
希望販売価格：2億9000万円～
（税込み，装置本体とデジタルラジオグラフとソフトウェア※システム構成により異なる）
販売目標：国内で30台（2026年度）
製造販売認証番号：221ABBZX00210000
一般的名称：
据置型デジタル式汎用X線診断装置
据置型アナログ式汎用X線診断装置
据置型デジタル式汎用X線透視診断装置
電子管出力読取式デジタルラジオグラフ
X線平面検出器出力読取式デジタルラジオグラフ
