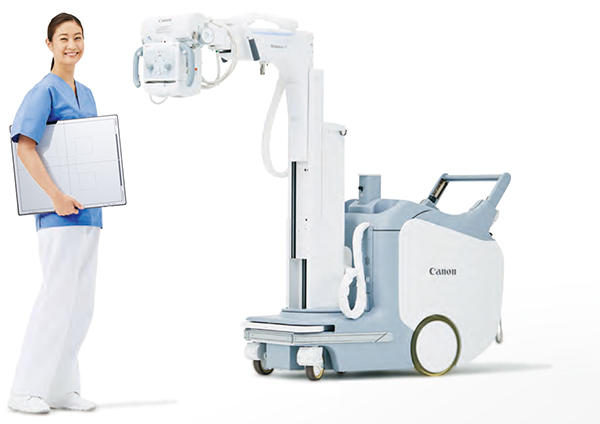

キヤノンメディカルシステムズ,デジタルラジオグラフィ「CXDI-Elite」を回診用X線撮影装置Mobirex i9と組合せて販売

2023-2-13

CXDI-Elite

キヤノンメディカルシステムズ(株)は,デジタルラジオグラフィCXDIの新モデルCXDI-Elite(シーエックスディーアイ エリート)※1のうち,CXDI-720C Wirelessを回診用X線撮影装置 Mobirex i9と組み合わせて2月10日に発売する。

CXDI-Eliteは,CXDIシリーズのハイエンドモデル。X線イメージセンサの性能を従来モデル※2より向上すると共に,X線高電圧装置に組合せる自動露出制御(AEC)用検出器(複数採光野型)に相当する機能を内蔵させた,国内初の Built-in AEC Assistance機能( ビルト イン エーイーシー アシスタンス)※3を有している。本機能により,撮影シーン,撮影部位などを選ばず適切な撮影時間でX線撮影を行うことができる。

CXDI-Elite( 左:前面/右:裏面 ) 左側の写真の5つの矩形が,自動露出制御用に画素値を読み出す領域(採光野)。

CXDI-Elite( 左:前面/右:裏面 )
左側の写真の5つの矩形が,自動露出制御用に画素値を読み出す領域(採光野)。



●新製品の主な特長

1.シンチレータの性能を向上
従来モデル※2のシンチレータで使用しているCsI(ヨウ化セシウム)の結晶構造を改良することにより,X線イメージセンサの画質とX線量を左右するDQE※4,MTF※5双方の特性を上げ,画質性能の向上を実現した。

2.新開発Built-in AEC Assistance(以下,BiAA)機能(オプション )
X線イメージセンサは,採光野に相当する領域内のX線検出素子から,撮影中にリアルタイムに画素値を検出する機能を有する。BiAA制御ソフトウエアをCXDI のコントロールソフトウエアに追加することで,検知された画素値に応じて,適切な照射時間でのX線撮影をアシストするAEC検出器として機能する。
具体的には,撮影プロトコル毎に設定されている基準画素値と,撮影手技に応じて任意に選択された採光野画素値を撮影中にリアルタイムに比較し,Mobirex i9に無線または有線※6で画素値到達信号を自動で通知する。
従来の回診用X線撮影では,撮影時間は手動で設定していたが,BiAAによって,被写体に応じた適切な撮影時間でのX線撮影を,安定的に行うことが可能。

3.軽量化と堅牢性を追求,操作性の良いデザイン
本体内部のフレームにはマグネシウム合金,表裏のカバーにはCFRP※7を採用。落下や曲げ荷重に対する堅牢性を維持しながら,本体質量約2.3kg(バッテリー込み)の軽量化を実現している。本体裏面に,指をかける凹み(最深 約9mm)を設け,指が楽にかかる持ちやすいデザイン。また,角や側面のラウンド形状により,平置き時からの持ち上げや患者とベッドの間への挿入がスムーズに行える。

軽量で持ち運びやすいデザイン

軽量で持ち運びやすいデザイン



※1 CXDI-Eliteの構成には,CXDI-720C Wireless以外に,以下のセンサユニットも含まれており,今後,ナインアップに加えて販売予定。CXDI-420C Wireless,CXDI-420C Fixed,CXDI-820C Wireless
※2従来モデル:CXDI-710C Wireless
※3 Built-in AEC Assistance機能:オプション
※4 DQE:Detective Quanta Efficiency:量子検出効率
※5 MTF:Modulation Transfer Function:伝達関数
※6 撮影場所の電波環境によって,BiAAの通信が不安定または確立できない場合は,有線接続での撮影を薦める。
※7 CFRP:Carbon Fiber Reinforce Plastics:炭素繊維強化プラスチック

一般的名称 X線平面検出器出力読取式デジタルラジオグラフ
販売名 デジタルラジオグラフィ CXDI-Elite
認証番号 304ABBZX00003000
製造販売業者 キヤノン(株)

一般的名称 移動型デジタル式汎用X線診断装置
販売名 回診用X線撮影装置 Mobirex i9
認証番号 303ABBZX00018000
製造販売業者 (株)島津製作所
