RSNA2012 東芝 - X-ray血管撮影装置ではインターベンションを支援するガイド機能をPR

2012-11-28

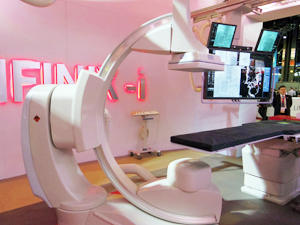

マルチアクセス機構を搭載したInfinix-i

マルチアクセス機構を搭載したInfinix-i

RSNA2012 [第2日目:11月26日(月)]

Toshiba Medical Systems(東芝メディカルシステムズ)のX線撮影装置のコーナーでは,バイプレーンタイプの血管撮影装置「Infinix-i(日本名:Infinix Celeve-i INFX-8000V)」が展示された。56インチの大型液晶モニタが組み合わされている。東芝独自のマルチアクセス機構により,Cアームの支柱がフレキシブルに移動し,術者は頭部側に回り込んで安全に手技を行うことができる。ハイブリッド手術室など,治療の用途のニーズが高まっているが,こうしたニーズに応える製品である。

RSNA2012の東芝の展示では,術者の手技の支援と被ばく低減に関するアプリケーションを来場者に向けてアピールした。治療支援のアプリケーションで新たに追加されたのが,“Needle Guidance”(国内薬事未承認)である。これは,術前に撮影したナビゲーション画像からシミュレーションを行うもので,穿刺のエンドポイントと皮膚面の2点を設定すると,穿刺のガイドラインが作成され,そのラインを透視画像と重ね合わせることで,立体的に確認できるようになるという技術。このほか,3Dロードマップ機能やCTとのフュージョン機能を紹介していた。

立体的に穿刺の位置を確認できるNeedle Guidance

立体的に穿刺の位置を確認できるNeedle Guidance



3Dロードマップ機能

3Dロードマップ機能



CTの3D画像とのフュージョン機能

CTの3D画像とのフュージョン機能



東芝Infinix-iの被ばく低減技術のアプリケーションとしては,フレームレートを細かく設定できるグリッド制御のパルス透視,X線の線量を変えずに画像を拡大するデジタルズーム機能,ROIを設定し,そこだけにX線を照射する“Spot Fluoroscopy”などを紹介した。Spot Fluoroscopyは,昨年のRSNA2011でも参考出品された技術。Last Image Hold(LIH)画像を使い,透視に必要となる領域を絞り込み,LIHの静止画像の上に,動画像を重ねるように表示する。下肢のインターベンションなどにおいて,患者さんだけでなく,術者の被ばく線量を半分以下に抑えられるという。

患者さんだけでなく術者の被ばく線量も低減するSpot Fluoroscopy

患者さんだけでなく術者の被ばく線量も低減するSpot Fluoroscopy
