RSNA2016 フィリップス - CT ルーチン検査のスペクトラルイメージングを可能にするIQon Spectral CTに金属アーチファクト低減の新たな機能が追加

2016-11-30

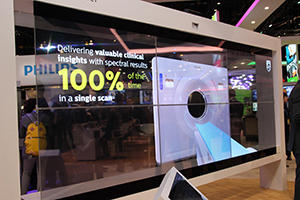

大型半透明ディスブレイで紹介された「IQon Spectral CT」

大型半透明ディスブレイで紹介された
「IQon Spectral CT」

Philips(フィリップス)のCTエリアでは,大型半透明ディスプレイを使って,スペクトラルCT装置「IQon Spectral CT」を紹介した。IQon Spectral CTは,従来と同じCT撮影をするだけで,すべての検査でスペクトラルイメージングを可能にするシステム。日本国内でも2016年春に販売が開始された。2種の素材の検出器を重ねる二層式構造とすることで,通常の120kVp撮影をするだけで,高・低エネルギーに弁別収集され,レトロスペクティブにスペクトラルイメージングを行うことができる。これまでもデュアルエナジーCTによるデータ収集でスペクトラル解析は可能だったが,ルーチン検査とは別に,デュアルエナジー撮影をするための事前設定が必要だった。これに対してIQon Spectral CTでは,ワークフローや被ばくがこれまでと変わらずにスペクトラルイメージングが可能になり,被検者,操作者の負担を増やすことなく,より多くの情報を得ることができる。

仮想単色X線画像や実効原子番号画像では,通常画像で認識しにくい造影効果を強調,弁別することができるため,がんの多発や転移などの広範囲の検索や,腎機能が低下した患者への低量造影剤での検査などに有効である。

また今回,金属アーチファクトを低減する “O-MAR” と,仮想単色X線の高エネルギー画像によるアーチファクト低減を併用できる機能が追加されることが発表された。一般的に金属アーチファクトの低減は,アルゴリズム適用か仮想単色X線画像のどちらかで行われるが,両方を組み合わせられることで,いっそう強力に,かつ金属ごとに異なるアーチファクトを適切に低減することができる。

ブース正面に配置した半透明ディスプレイでは,ガントリイメージや臨床画像を提示し,来場者にアピールした。ディスプレイ上部にはセンサーが設置されていて,見学者の動きを検知し,それに合わせてガントリイメージの表示角度や仮想単色X線画像のkeVを変えるなど,ユニークな展示を行った。IQon Spectral CTは現在,全世界で25台が稼働しており,すでに2万5000例のスペクトラルイメージングが撮影されている。2016年末までにさらに10台が稼働する予定。日本では熊本中央病院に導入されており,会場では同院のデータも紹介された。

大型透明ディスプレイでは,見学者が左右に移動することで仮想単色X線画像のkeVが変化する。

大型透明ディスプレイでは,
見学者が左右に移動することで
仮想単色X線画像のkeVが変化する。

すべてのルーチン検査でスペクトラルイメージングが可能になる特長をアピール

すべてのルーチン検査でスペクトラルイメージングが
可能になる特長をアピール


神経内分泌腫瘍(NET)症例の通常画像。大腸に複数の造影効果が認められる。

神経内分泌腫瘍(NET)症例の通常画像。大腸に複数の造影効果が認められる。

同一症例の仮想単色X線画像(45keV)。通常画像よりも明瞭に,複数の造影効果が認められる。

同一症例の仮想単色X線画像(45keV)。通常画像よりも明瞭に,複数の造影効果が認められる。


同一症例の実効原子番号画像。実効原子番号ごとにカラーリングされるため,よりいっそう腫瘍を鑑別しやすい。

同一症例の実効原子番号画像。実効原子番号ごとにカラーリングされるため,よりいっそう腫瘍を鑑別しやすい。





O-MARと仮想単色X線高エネルギー画像の併用による金属アーチファクトの低減(左:通常画像,中:O-MAR適用画像,右:O-MARと175keVの併用画像)

O-MARと仮想単色X線高エネルギー画像の併用による金属アーチファクトの低減
(左:通常画像,中:O-MAR適用画像,右:O-MARと175keVの併用画像)
